Camere da vuoto

PUNTI DI FORZA

Diener electronic GmbH ha prodotto in 25 anni di attività oltre 10.000 sistemi a plasma a bassa pressione. In tutto questo periodo è stato possibile acquisire esperienza e competenza che attualmente permettono di costruire camere da vuoto dalle massime prestazioni, di tutte le dimensioni e con varie opzioni come flange, porte multiple etc.

Applicazioni:

CAMERE DA VUOTO BASATI SU PROFILATI IN ALLUMINIO ESTRUSO

E’ stato sviluppato un sistema unico nel suo genere, modulare e basato su profilati in alluminio estruso. I profili, della lunghezza standard di tre metri, possono essere tagliati alle dimensioni desiderate e dotati di un pannello posteriore con fissaggio a vite e di una porta. Le pareti laterali del profilo sono già dotate di fessure, nelle quali è possibile inserire semplicemente i vassoi portaoggetti.

I vantaggi di questo sistema modulare sono molteplici:

  1. Lunghezza flessibile fino a 3 metri
  2. Tempi di consegna molto brevi dato che devono essere installati solo porta e parete posteriore
  3. Economico
  4. Peso contenuto
  5. Semplice installazione dei porta-oggetti
  6. Colore su richiesta tramite anodizzazione
  7. Ottima conduzione termica
  8. Idoneo per processi che richiedono un elevato standard di pulizia, per esempio nell’industria dei semiconduttori
  9. Personalizzazioni possibili
  10. Lavorazione senza saldature
  11. Semplice installazione nelle apparecchiature dei clienti tramite supporti esistenti

MODELLO VC G125X65:

Lunghezza 135 mm
Larghezza 120 mm
Altezza 65 mm
Volume 1 litro
Raccordi 3 x KF16

MODELLO VC P110X120:

Lunghezza 300 mm / 600 mm
Larghezza 110 mm
Altezza 120 mm
Volume 4 litri / 8 litri
Raccordi 3 x KF16

MODELLO VC P150X160:

Lunghezza 325 mm / 600 mm
Larghezza 150 mm
Altezza 160 mm
Volume 8 litri / 14 litri
Raccordi 4 x KF16 e 1 x KF40

MODELLO VC P240X240:

Lunghezza 420 mm / 600 mm
Larghezza 240 mm
Altezza 240 mm
Volume 24 litri / 35 litri
Raccordi 2 x KF16  e 3 x KF40

MODELLO VC P305X300:

Lunghezza 370 mm / 620 mm
Larghezza 305 mm
Altezza 300 mm
Volume 34 litri / 57 litri
Raccordi 1 x KF16  e 5 x KF40

MODELLO VC P572X125:

Lunghezza 300 mm / 600 mm
Larghezza 572 mm
Altezza 125 mm
Volume 21 litri / 43 litri
Raccordi 1 x KF16  e 4 x KF40

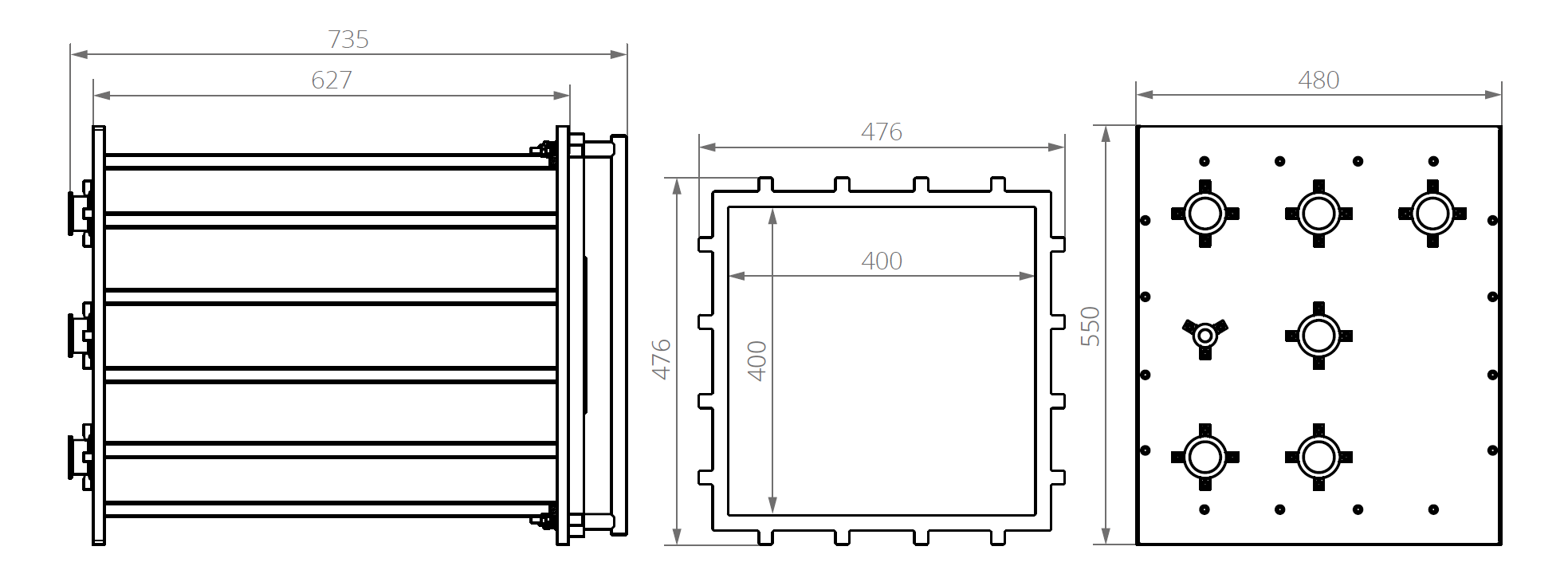

MODELLO VC P400X400:

Lunghezza 625 mm
Larghezza 400 mm
Altezza 400 mm
Volume 100 litri
Raccordi 1 x KF16  e 5 x KF40

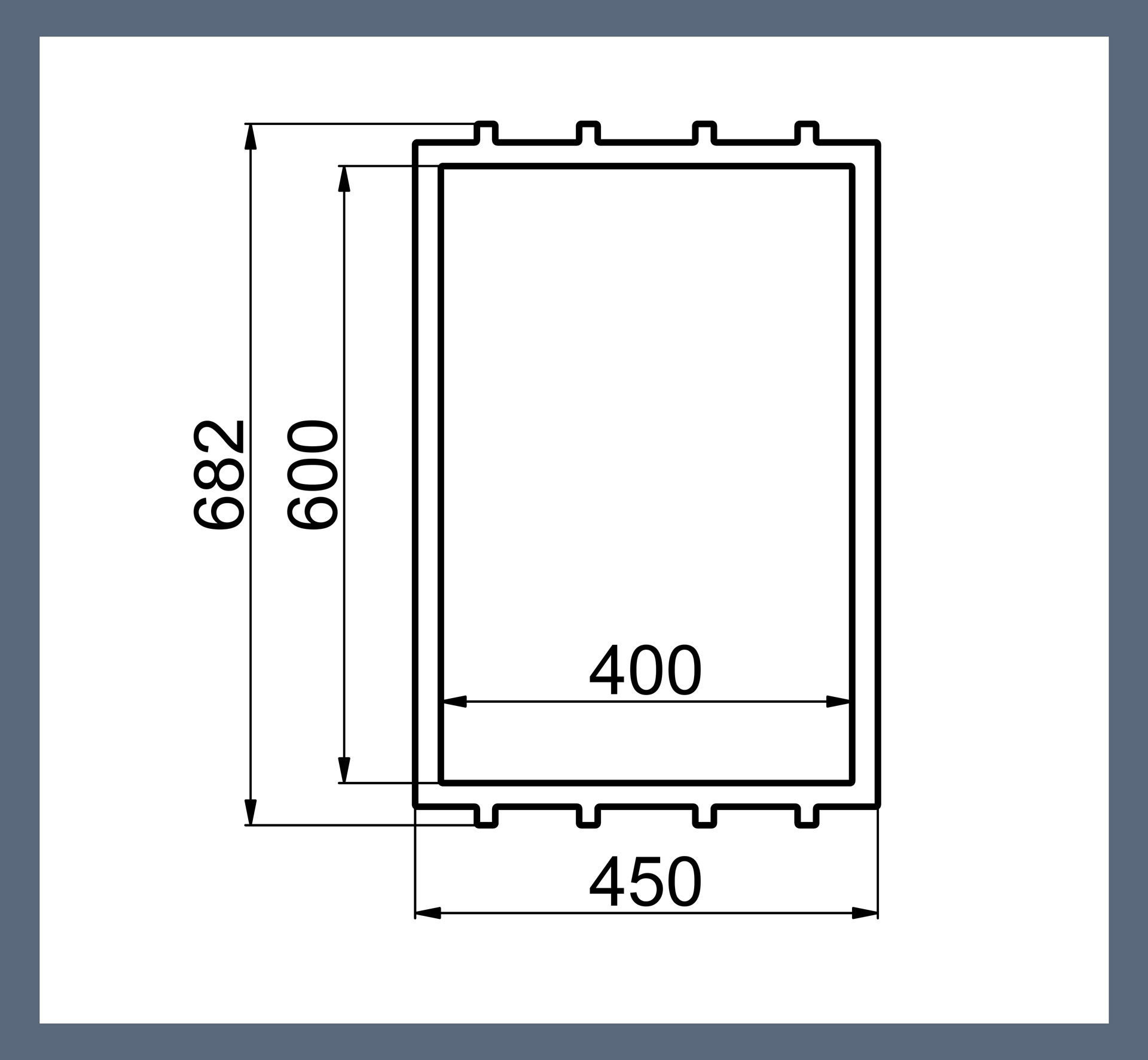

MODELLO VC P400X600:

Lunghezza 625 mm
Larghezza 400 mm
Altezza 600 mm
Volume 150 litri
Raccordi 1 x KF16  e 6 x KF40

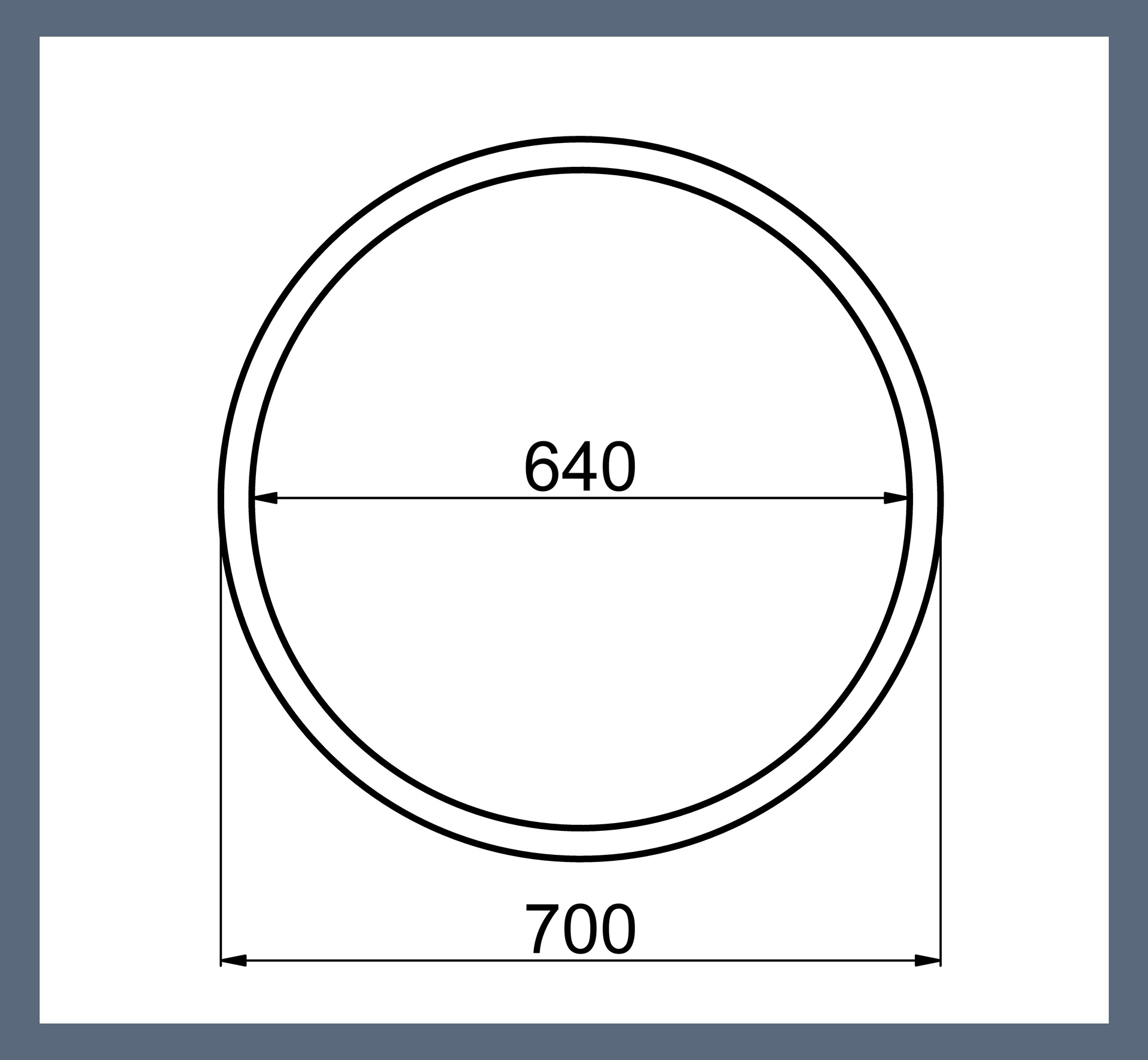

MODELLO VC P700D:

Diametro esterno 700 mm
Diametro interno 640 mm
CAMERE DA VUOTO MODULARI

Il nuovo sistema di camere modulari in alluminio di lunghezza 500 mm, consente di assemblare camera da vuoto di cui lunghezza è un multiplo di 500 mm.
Le sezioni disponibili sono 600 mm x 600 mm, 800 mm x 800 mm, 1000 mm x 1000mm e 1200 mm x 1200mm.

MODELLO VC M600²:

Lunghezza 529 mm e multipli
Larghezza 600 mm
Altezza 600 mm
Volume 190 litri e multipli
Raccordi 2 x KF16, 6 x KF40, 1 x ISO K63, 1 x ISO K160

MODELLO VC M800²:

Lunghezza 529mm e multipli
Larghezza 800 mm
Altezza 800 mm
Volume 320 litri e multipli
Raccordi 2 x KF16, 6 x KF40, 1 x ISO K63, 1 x ISO K160

MODELLO VC M1000²:

Lunghezza 529mm e multipli
Larghezza 1000 mm
Altezza 1000 mm
Volume 500 litri e multipli
Raccordi 2 x KF16, 6 x KF40, 1 x ISO K63, 1 x ISO K160

MODELLO VC M1200²:

Lunghezza 529mm e multipli
Larghezza 1200 mm
Altezza 1200 mm
Volume 720 litri e multipli
Raccordi 2 x KF16, 6 x KF40, 1 x ISO K63, 1 x ISO K160
