Sistemi plasma atmosferico

PANORAMICA DEI SISTEMI A PLASMA ATMOSFERICO
ModelloTrattamentoErogatore plasma
Plasmabeam StandardSistema_plasma_diener-electronic_Plasmabeam-standard-300x255Larghezza 8-10mm, cavo 3mcsm_atmosphaerendruck-plasmaanlage_1366b5e71f
Plasmabeam DUOSistema_plasma_diener-electronic_plasmabeam-duo-300x255Larghezza 2 x 8...10, cavo 2x 3mplasmabeam_flammen_klein-300x200
Plasmabeam PCSistema_plasma_diener-electronic_Plasmabeam-pc-300x255Larghezza 8...10mm, cavo 3mcsm_atmosphaerendruck-plasmaanlage_1366b5e71f
Plasmabeam DUO PCcsm_PlasmabeamPC_beab_4f51d47d64-300x200larghezza 2 x 8...10mm, cavo 3mplasmabeam_flammen_klein-300x200
Plasmabeam OEMSistema_plasma_diener-electronic_plasmabeam-oem-300x255Larghezza 8...10mm, cavo 8mcsm_atmosphaerendruck-plasmaanlage_1366b5e71f
Plasmabeam QUATTROSistema_plasma_diener-electronic_plasmabeam-quattro-300x255Larghezza 32mm, cavo 3mQuadro-di-alimentazione-300x200
Plasmabeam RTPlasmaBeam_RT_stage-300x205Larghezza 120mm, ugelli rotantiCattura-7-300x104
Plasmabeam MINIPlasmabeam-mini_v2-1-300x200Larghezza 3...5mm, cavo 2mplasmabeam_mini_jet-300x259
PlasmaAPC500Sistema_plasma_diener-electronic_plasma-apc-500-300x255Larghezza 50...60mm, cavo 3mAPC500-150x102
Plasma APC500 DUOSistema_plasma_diener-electronic_plasma-apc-500-duo-300x255Larghezza 2x 50...60mm, cavo 2 x 3mPlasma-atmosferico-300x278
SISTEMI AL PLASMA ATMOSFERICO - DETTAGLI TECNICI
PLASMABEAM STANDARD
IMMAGINE

PROCESSI TIPICI



Pulizia

Attivazione

APPLICAZIONI

·         Materie plastiche

·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso

·         Unità base: L x P x A 562mm x 420mm x 211mm – 20kg

·         Generatore plasma: diametro 32mm, lunghezza 270mm – 0,6kg

·         Lunghezza cavo 3m (maggiore lunghezza su richiesta)

Generatore plasma

·         Ugello singolo

·         Larghezza trattamento 8-10 mm

·         Frequenza 20kHz

·         Potenza 300W

Alimentazione

·         Gas per processo e raffreddamento : aria compressa essiccata 5,5-8 bar

·         Consumo di gas: ca. 2m3/h

·         Alimentazione elettrica: 230V 6A

Controllo

·         Attraverso tasti sul pannello frontale

·         Gestione automatica tramite interfaccia con automazione

Scheda tecnicaScheda tecnica Plasmabeam Standard
PLASMABEAM PC
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 562mm x 420mm x 211mm – 20kg



·         Generatore plasma: diametro 32mm, lunghezza 270mm – 0,6kg

·         Lunghezza cavo 3m (lunghezza maggiore su richiesta)

Generatore plasma·         Ugello singolo



·         Larghezza di trattamento 8-10 mm

·         Frequenza 20kHz

·         Potenza 300W

Alimentazione·         Gas per processo e raffreddamento: aria compressa essiccata 5,5-8 bar



·         Consumo di gas: ca. 2m3/h

·         Alimentazione elettrica: 230V 6A

Controllo·         Attraverso tasti sul pannello frontale



·         Gestione automatica tramite interfaccia con automazione

Visualizzazione



dati processo

·         Rappresentazione delle unità funzionali



·         Registrazione dei parametri di processo

·         Documentazione del processo con inserimento commenti

Scheda tecnicaScheda tecnica Plasmabeam PC

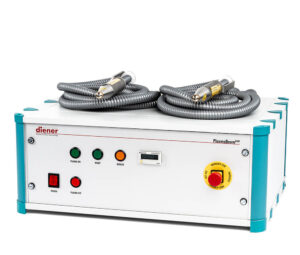

PLASMABEAM DUO
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 562mm x 420mm x 211mm – 20kg



·         Generatore plasma: diametro 32mm, lunghezza 270mm – 0,6kg (2 unità)

·         Lunghezza cavo: 3m (lunghezza maggiore su richiesta)

Generatore plasma·         Doppio ugello



·         Larghezza trattamento 8-10 mm per ogni ugello

·         Frequenza 20kHz

·         Potenza 300W/ugello

Alimentazione·         Gas per processo e raffreddamento: aria compressa essiccata 5,5-8 bar



·         Consumo di gas: ca. 4m3/h

·         Alimentazione elettrica: 230V 6A

Controllo·         Attraverso tasti sul pannello frontale



·         Gestione automatica tramite interfaccia con automazione

Scheda tecnicaScheda tecnica Plasmabeam Duo
PLASMABEAM DUO PC
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 562mm x 420mm x 211mm – 20kg



·         Generatore plasma: diametro 32mm, lunghezza 270mm – 0,6kg (2 unità)

·         Lunghezza cavo 3m (lunghezza maggiore su richiesta)

Generatore plasma·         Ugello doppio



·         Larghezza di trattamento 8-10 mm per ugello

·         Frequenza 20kHz

·         Potenza 300W

Alimentazione·         Gas per processo e raffreddamento: aria compressa essiccata 5,5-8 bar



·         Consumo di gas: ca. 4m3/h

·         Alimentazione elettrica: 230V 6A

Controllo·         Attraverso tasti sul pannello frontale



·         Gestione automatica tramite interfaccia con automazione

Visualizzazione



dati processo

·         Rappresentazione delle unità funzionali



·         Registrazione dei parametri di processo

·         Documentazione del processo con inserimento commenti

Scheda tecnicaScheda tecnica Plasmabeam Duo
PLASMABEAM OEM
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 300mm x 300mm x 200mm – 20kg



·         Generatore plasma: diametro 32mm, lunghezza 270mm – 0,5kg

·         Tubo di alimentazione alta tensione e gas: diametro 19mm, lunghezza 3m, raggio di curvatura min. 100mm

·         Trasformatore: L x P x A 205mm x 115mm x 235mm. Lunghezza tra unità base trasformatore 5m. Lunghezza totale unità base – generatore 8m

Generatore plasma·         Ugello singolo



·         Larghezza di trattamento 8-10 mm

·         Frequenza 20kHz

·         Potenza 300W

Alimentazione·         Gas per processo e raffreddamento: aria compressa essiccata 5,5-8 bar



·         Consumo di gas: ca. 2m3/h

·         Alimentazione elettrica: 230V 6A

Controllo·         Solo gestione automatica tramite interfaccia seriale



·         Controllo automatico di corrente plasma e pressione gas


Scheda tecnica

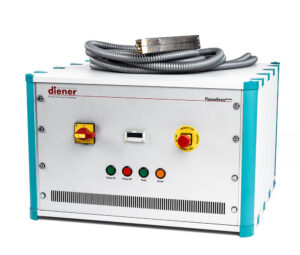

PLASMABEAM QUATTRO
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 430mm x 500mm x 400mm – 60kg



·         Generatore plasma: larghezza 35mm, lunghezza 210mm – 1,5kg

·         Lunghezza cavo 3m (lunghezza maggiore su richiesta)

Generatore plasma·         4 Ugelli allineati



·         Larghezza di trattamento 32 mm

·         Frequenza 20kHz

·         Potenza 4 x 300W

Alimentazione·         Gas per processo e raffreddamento: aria compressa essiccata 5-8 bar



·         Consumo di gas: ca. 6m3/h

·         Alimentazione elettrica: 100-240V

Controllo·         Attraverso tasti sul pannello frontale



·         Gestione automatica tramite interfaccia con automazione

Scheda tecnicaScheda tecnica Plasmabeam Quattro
PLASMABEAM RT
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 560mm x 540mm x 355mm



·         Generatore plasma: L x P x A 189mm x 192mm x 600mm

·         Lunghezza cavo 3m (lunghezza maggiore su richiesta)

Generatore plasma·         2 Ugelli complementari allineati



·         Larghezza di trattamento 120 mm

·         Frequenza 20kHz

·         Potenza 2 x 300W

Alimentazione·         Gas per processo e raffreddamento: aria compressa senza olio 5-8 bar



·         Consumo di gas: ca. 4m3/h

·         Alimentazione elettrica: 230V

Controllo·         Attraverso tasti sul pannello frontale



·         Controllo remoto tramite interfaccia con automazione

Scheda tecnicaScheda tecnica PlasmaBeam RT

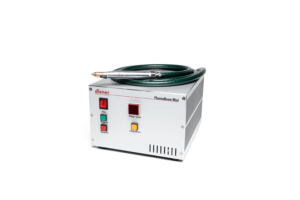

PLASMABEAM MINI
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione di oggetti termicamente molto sensibili

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Meccanica di precisione e microsistemi

·         Sensori

·         Sistemi ottici

·         Tecnologia medicale

·         Produzione semiconduttori

·         Produzione batterie

Dimensioni e peso·         Unità base: L x P x A 270mm x 320mm x 190mm – ca. 10 kg



·         Generatore plasma: diametro 22mm, lunghezza 185mm – 0,9kg

·         Lunghezza cavo 2m

Generatore plasma·         Ugello singolo, larghezza trattamento 3-5 mm



·         Frequenza 20 kHz

·         Potenza 80 W

Alimentazione·         Gas per processo e raffreddamento: aria compressa a 1 bar relativo, 2 bar assoluti



·         Consumo di gas: ca. 5-6 l/min

·         Alimentazione elettrica:100 – 240 V, 50 / 60 Hz

Controllo·         Attraverso tasti sul pannello frontale



·         Controllo semi automatico, controllo remoto attraverso connessione nella

parte posteriore dell’unità

Scheda tecnicaScheda PlasmaBeam Mini
PLASMA APC 500
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Sistemi ottici

·         Tecnologia medicale

Dimensioni e peso·         Unità base: L x P x A 562mm x 420mm x 211mm – 20kg



·         Generatore plasma: L x P x A 180mm x 40mm x 60mm – 0,5kg

·         Lunghezza cavo 3m (lunghezza maggiore su richiesta)

Generatore plasma·         Ugello singolo



·         Larghezza di trattamento 50 – 60 mm

·         Frequenza 40kHz

·         Potenza 500W

Alimentazione·         Alimentazione elettrica: 230V 50/60Hz
Controllo·         Attraverso tasti sul pannello frontale



·         Gestione automatica tramite interfaccia con automazione

Nota·         Non idoneo per superfici elettricamente conduttive
Scheda tecnicaScheda tecnica PlasmaAPC 500

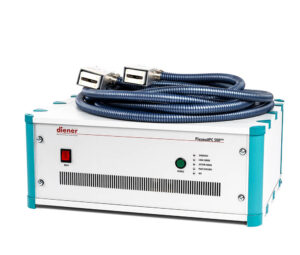

PLASMA APC 500 DUO
IMMAGINE
PROCESSI TIPICI





·         Pulizia



·         Attivazione

APPLICAZIONI·         Materie plastiche



·         Automotive

·         Elettronica

·         Tecnologia degli elastomeri, plastica e gomme

·         Sistemi ottici

·         Tecnologia medicale

Dimensioni e peso·         Unità base: L x P x A 562mm x 420mm x 211mm – 20kg



·         Generatore plasma: L x P x A 180mm x 40mm x 60mm – 0,5kg

·         Lunghezza cavo 3m (lunghezza maggiore su richiesta)

Generatore plasma·         Ugello doppio



·         Larghezza di trattamento 50 – 60 mm per ciascun ugello

·         Frequenza 40kHz

·         Potenza 500W

Alimentazione·         Alimentazione elettrica: 230V 50/60Hz
Controllo·         Attraverso tasti sul pannello frontale



·         Gestione automatica tramite interfaccia con automazione

Nota·         Non idoneo per superfici elettricamente conduttive
Scheda tecnicaScheda tecnica PlasmaAPC 500 Duo



La tecnologia “Dielectric Barrier Discharge” consiste nella “scarica silenziosa” da un elettrodo isolato galvanicamente, tipicamente in ceramica e dotato di molti fori. Si presta particolarmente per l’attivazione rapida di grandi superfici. Il materiale deve essere facilmente attivabile ed occorre l’aspirazione dell’ozono generato dal plasma.

Il sistema viene dimensionato caso per caso in base alle esigenze specifiche del cliente.

Scarica la brochure sul plasma a pressione atmosferica
